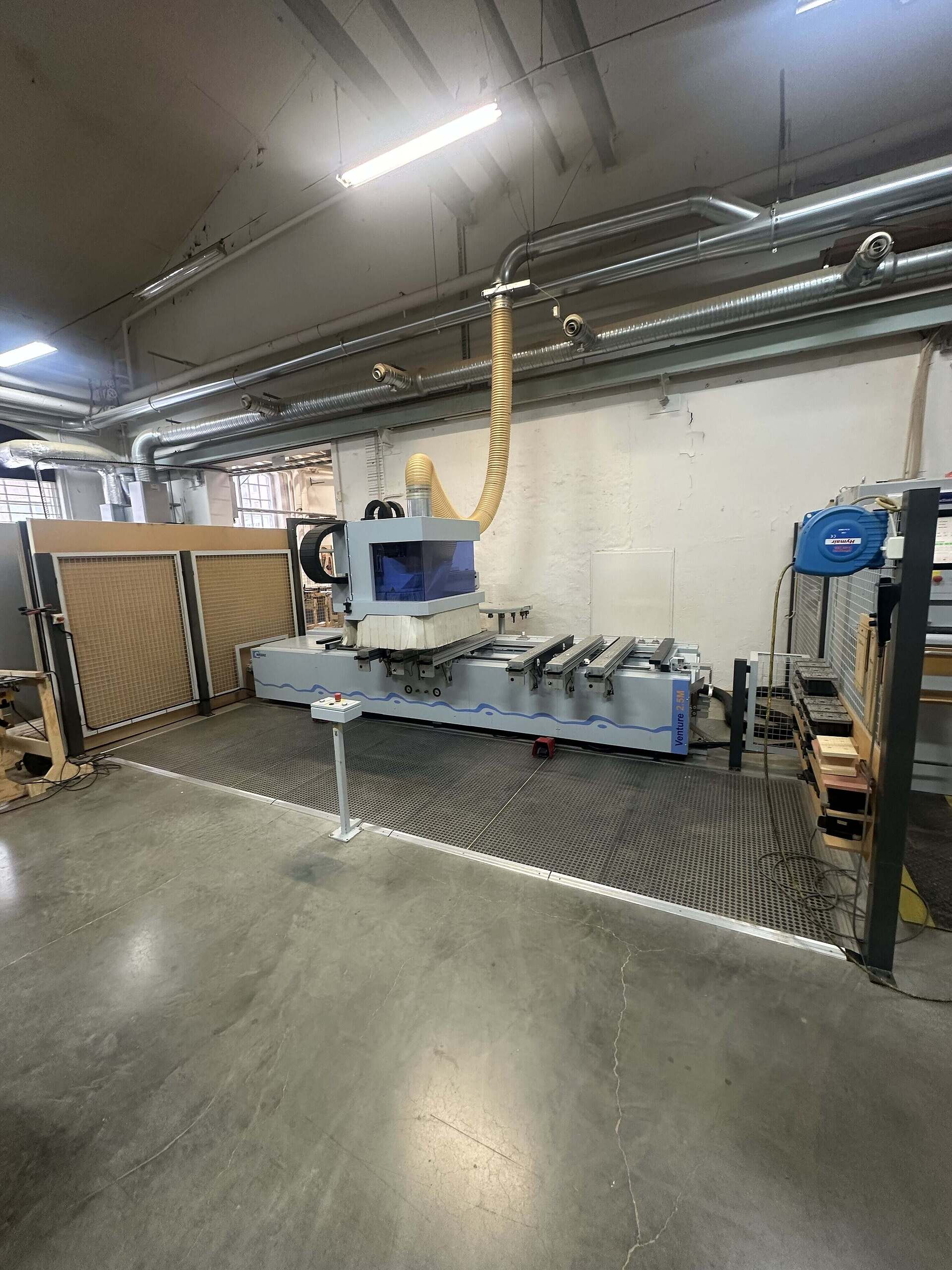

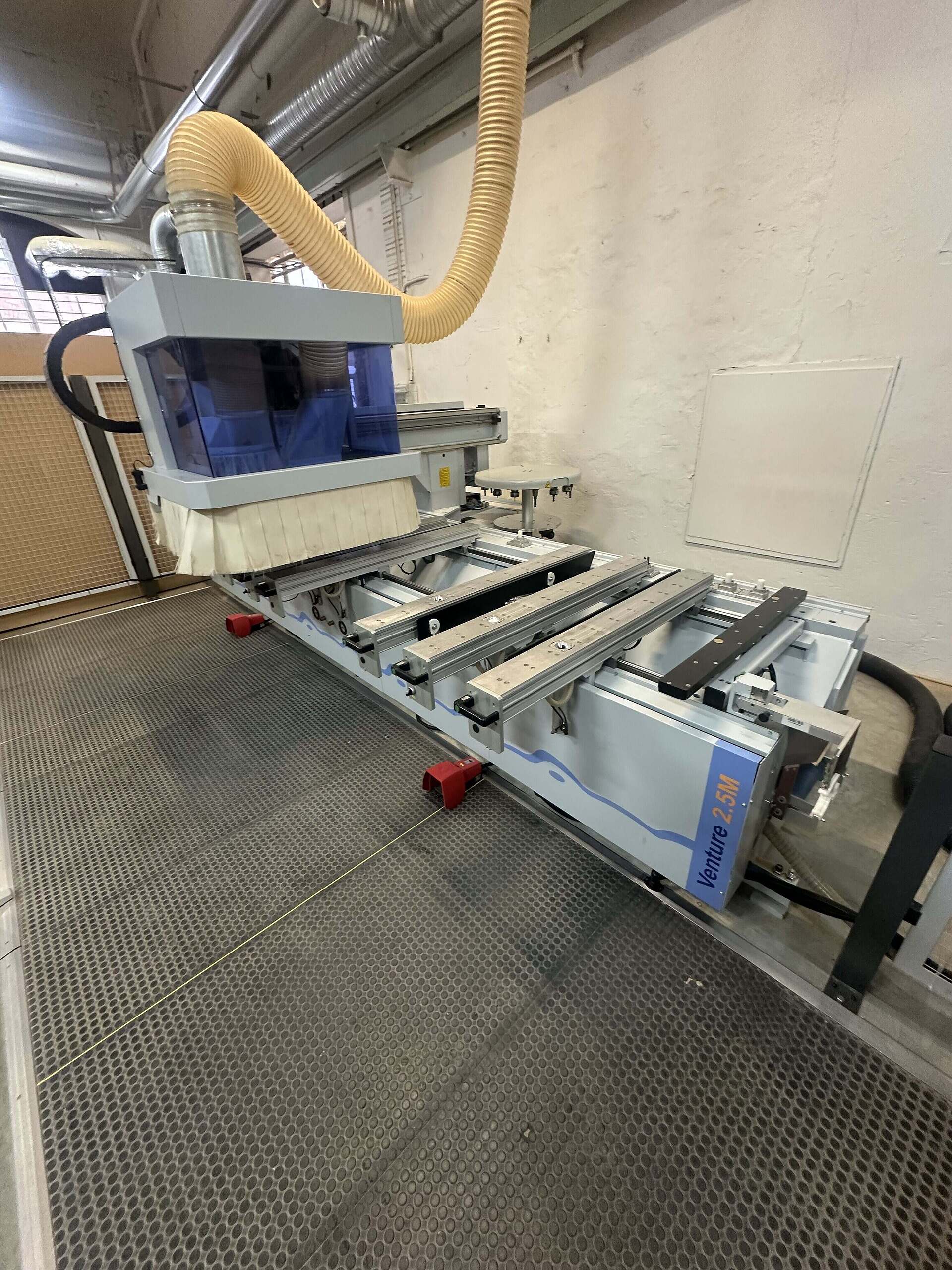

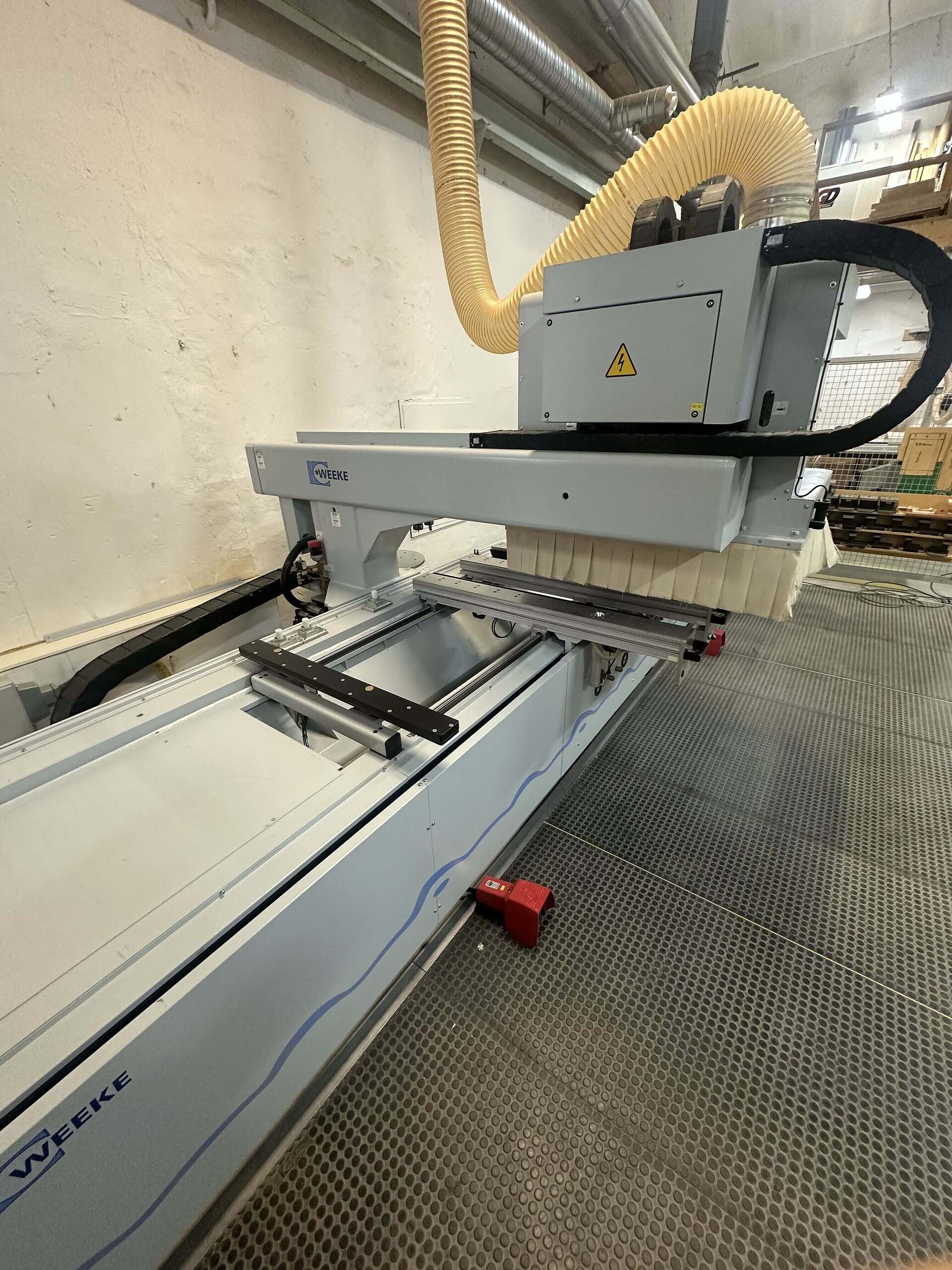

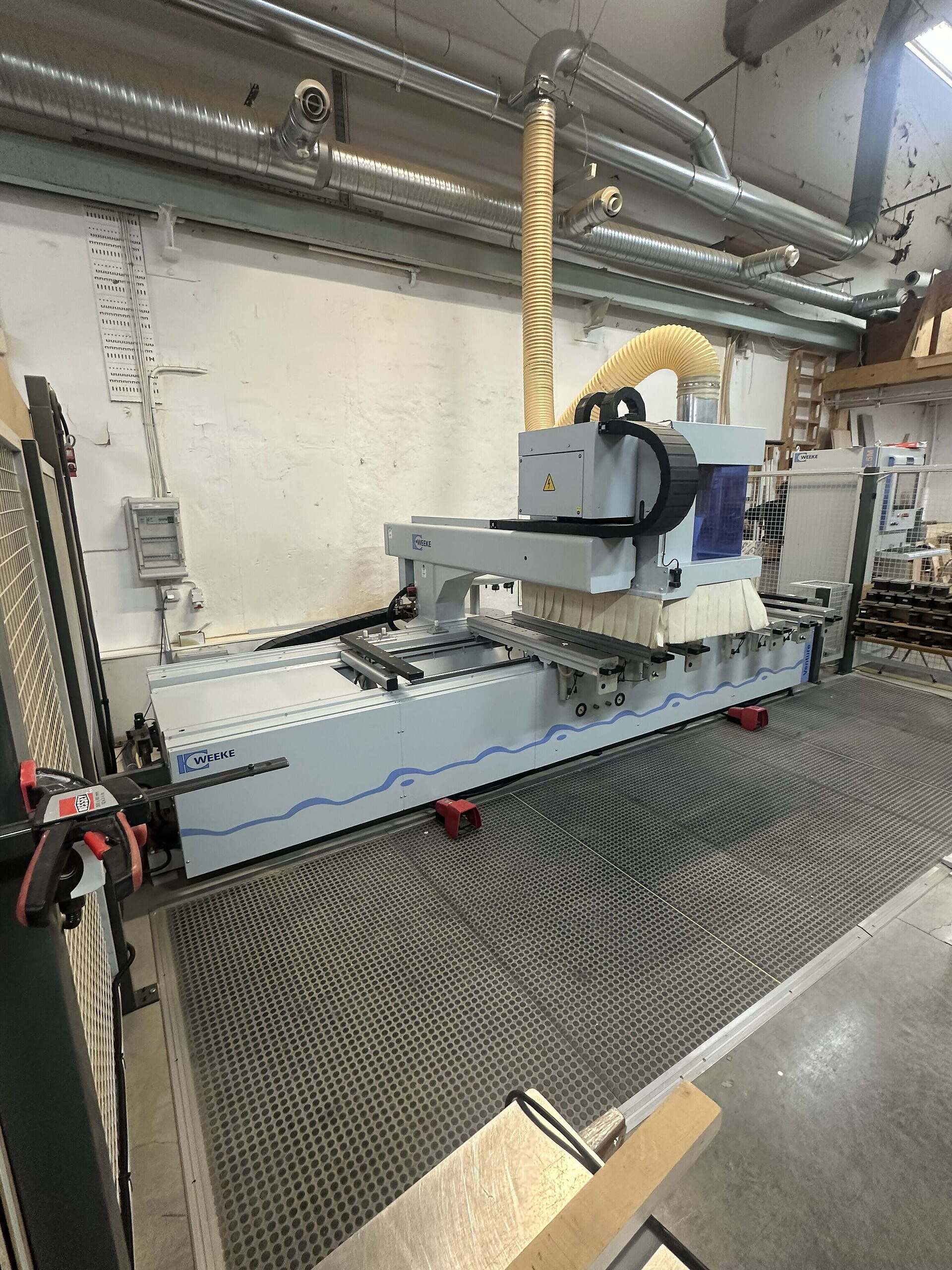

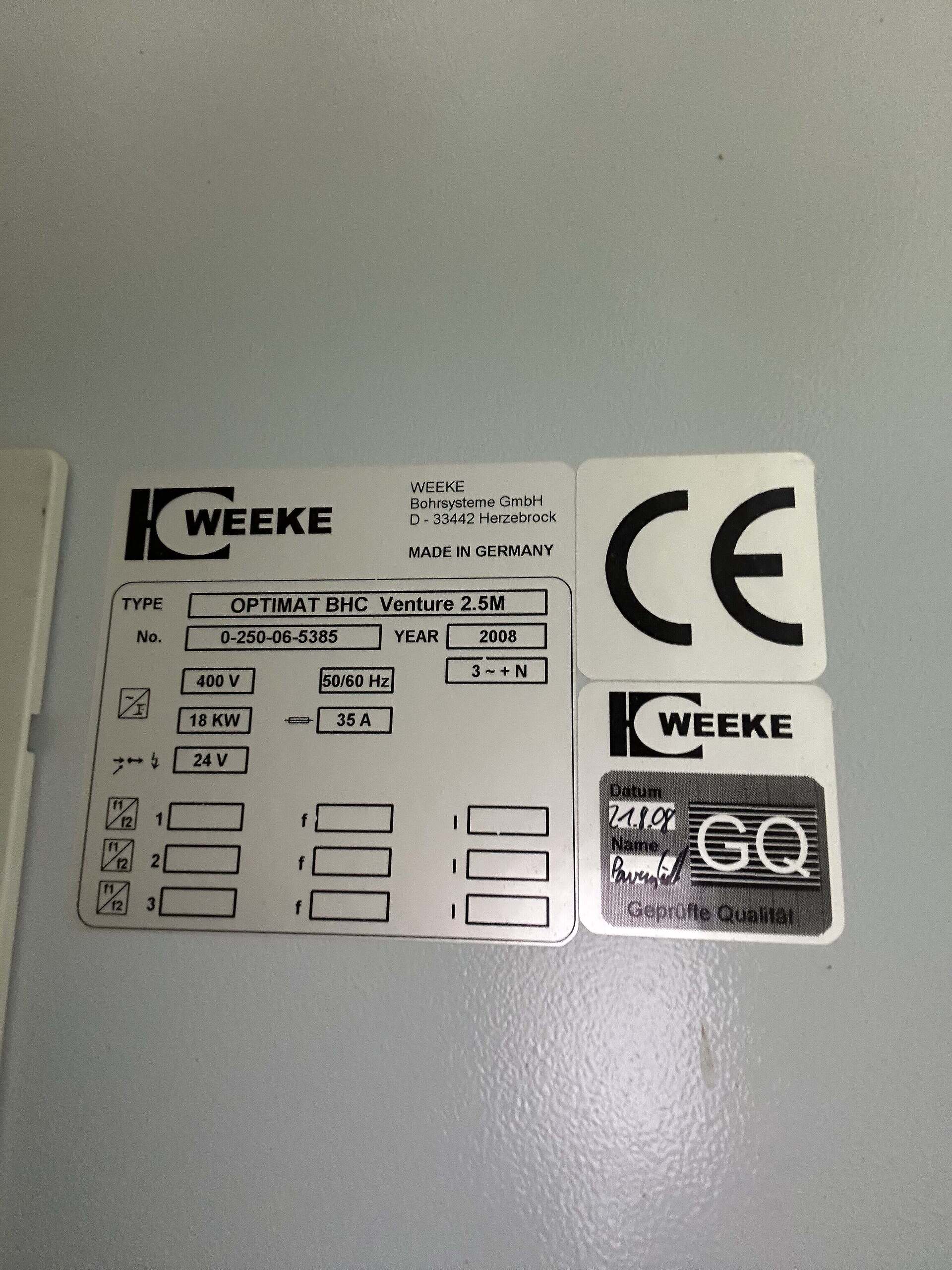

CNC Weeke Venture 2.5M

– Stabil stålramkonstruktion.
– Förflyttning av axlarna i X, Y och Z
– Lackering grå RDS 240 80 05
– Direkt utsugning från borr- och fräsaggreggat samt separat utsugningsanslutning till utsugningsanläggning

– Dammskyddat linjärstyrningssystem.
– Kuggstångdrift i X-riktning samt kulrullspindel i Y- och Z-riktning.
Axlarnas åkvägar:
X = 3860 mm
Y = 1822 mm
Z1 = 300 mm
Z2 = 185 mm
– Digitalt drivsystem i X-, Y- och Z-riktning (Sercos)
Axlarnas hastigheter:
X/Y = 110 m/min
Z = 20 m/min
Bestående av:
– Underhållsfria motorer med högupplösande optiska givare garanterar
hög noggrannhet.
– Digitala driftregulatorer med garanterat hög tillförlitlighet (Bosch
Rexroth).
– Fiberkabelledare skyddar mot störfaktorer.

– Slanglöst dubbelverkande vakuumspännsystem för fastspänning av
sugkoppar och skivmaterial.
– Positioneringen av uppläggningsbalkar sker på dammskyddade och
högvärdiga styrningar.
– Uppläggningsbalkarna låses pneumatiskt via brytare.
– Vakuum spänner fast vakuumsugkoppar/spännelementen.

Arbetsbord:
X = 3250 mm (längd)
Y = 1250 mm (bredd)
Z = 100 mm (tjocklek)
Den maximala arbetsstycketjockleken som kan bearbetas är beroende
av använd verktygslängd.

Bestående av:

• 6 i X-riktning steglöst ställbara uppläggningsbalkar ämnade för
  slanglösa positionerbara vakuumsugkoppar/spännelement.
• Vakuumsystem för växelvis bearbetning (pendling) på höger eller vänster del av arbetsbordet
• 8 Bakre nedsänkbara längsanslag med ändlägeskontroll
• 6 Främre nedsänkbara längsanslag med ändlägeskontroll
• 1 Pneuamtiskt nedsänkbar sidoanslagslinjal för det högra arbetsfältet
• 1 Pneumatiskt nedsänkbar sidoanslagslinjal för det vänstra arbetsfältet
• 4 Styrda arbetsstyckeiläggningslinjaler för positioneringshjälp vid tunga arbetsstycken.

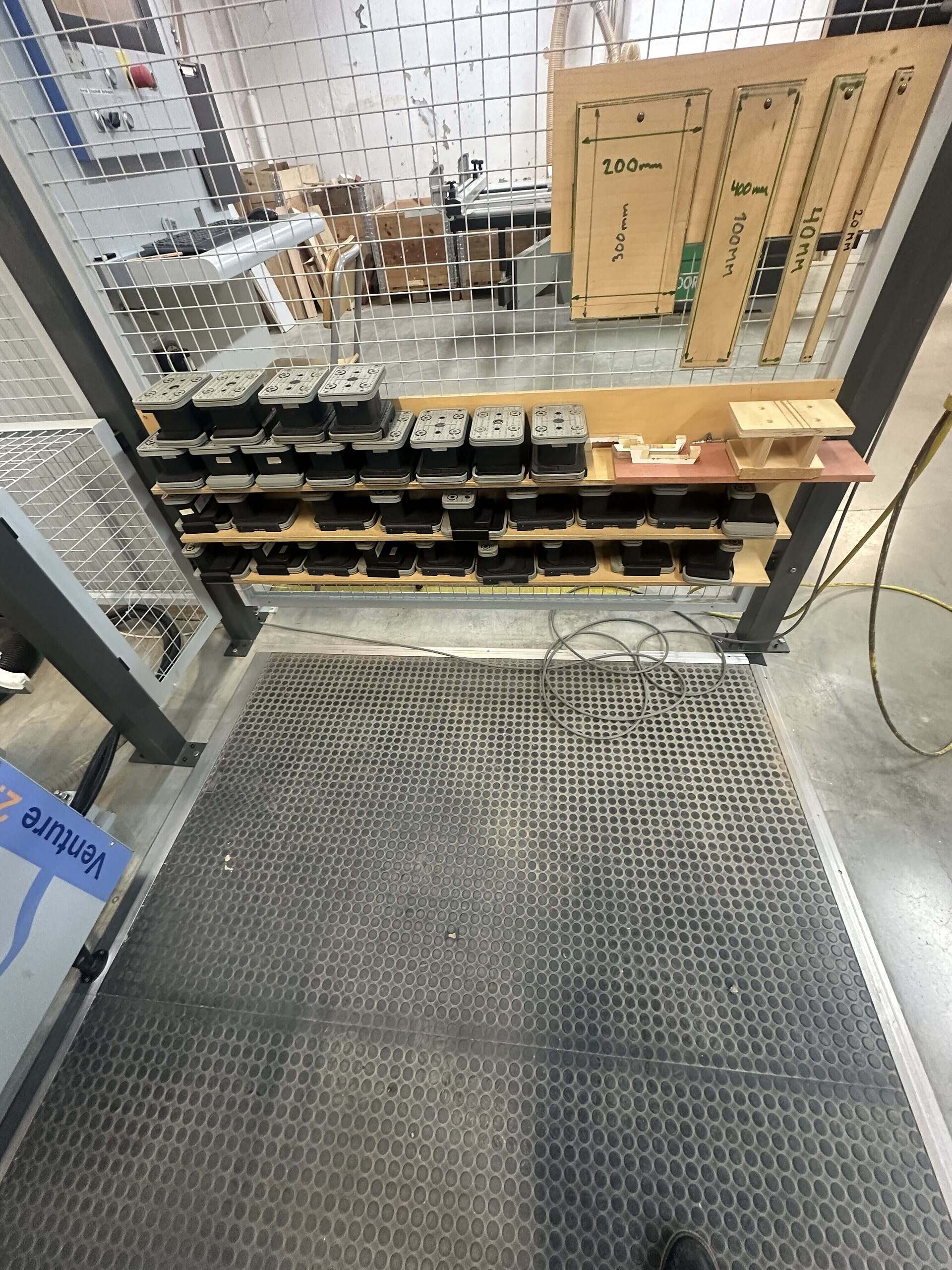

• 10 Slanglösa vakuumsugkoppar, fritt positionerbara 114x160x100 mm
• 4 Slanglösa vakuumsugkoppar för smala detaljer, fritt positionerbara, 125x75x100 mm.
• 1 Vakuumanslutning för schabloner, 1 för höger och 1 för vänster arbetsfält.
• 1 Direktdriven vakuumpump 100 m³/min
• 1 Laserstift för vakuumsugkoppspositionering. Via ett separat NC-program visas exakt sugkoppsposition för maskinoperatören med en laserstråle(hårkors). Lasern är placerad på maskinens support
• 1 Handterminal för inställningsarbeten med potentiometer och nödstoppbrytare .

V12, H4X/2Y, N1 X-Y 90, F1-HSK-9 KW,C-AXEL, W14 BAK

V12 HIGH SPEED 7500
Vertikalt borraggregat med 12 spindlar med
 Separat styrbara spindlar med variabelt varvtalsområde
 Snabbväxelsystem för borrbyte
 Borrspindellåsning för att säkerställa exakt borrdjup

• Förflyttningsområde: se bifogad bestyckningsplan
• Arbetsläge Z-riktning: 60 mm
• Borrdjup max: 38 mm ( 55 mm med specialborr)
• Rotationsriktning: Höger / vänster
• Varvtal: 1500 – 7500 v/min, frekvensreglerad
• Drivning: 2,7 kW
• Borrinfästning: D = 10 mm
• Total borrlängd: 70 mm standard
• Borrdiameter: Max 35 mm
• Borrspindelavstånd: 32 mm
• Spindeltyp: Separat framkallningsbara
• Ordningsföljd: 7 spindlar i X- riktning (hålrad)
• 5 spindlar i Y-riktning (konstruktion)
• Separat Z-axel med inbyggnadshuv för separat utsugning från borraggregat.

H4X/2Y
Horisontellt borraggregat med 6 över program separat framkallningsbara
borrspindlar.

• Förflyttningsområde: se bifogad bestyckningsplan
• 4 borrspindlar: Delning 32 mm
• 2 i vardera X-riktning
• 2 borrspindlar: 1 i vardera Y-riktning
• Borrdjup: Max. 38 mm
• Borrhöjd i Z-riktning: Max. 38 mm från arbetsstyckeöverkant
• Rotationsriktning: Höger och vänster
• Varvtal : 1500 – 7500 v/min, frekvensreglerad
• Borrinfästning: D=10 mm
• Total borrlängd: 70 mm
• Borrdiameter: Max 20 mm
• Spindeltyp: Separat framkallningsbara

N1 X-Y 90

Notsågaggregat för bearbetning i X-Y-riktning, Automatiskt vridbart 0/90, programstyrt

• Förflyttningsområde: se bifogad bestyckningsplan
• Snittdjup Max. 30 mm
• Avverkningsarea: Max. 70 mm2
• Rotationsriktning: Höger
• Varvtal : 1500 – 7500 v/min, frekvensreglerad
• Sågklingeinfästning: D=30 mm
• Sågklingediameter: 125 mm
• Sågklingetjocklek: Max 5 mm

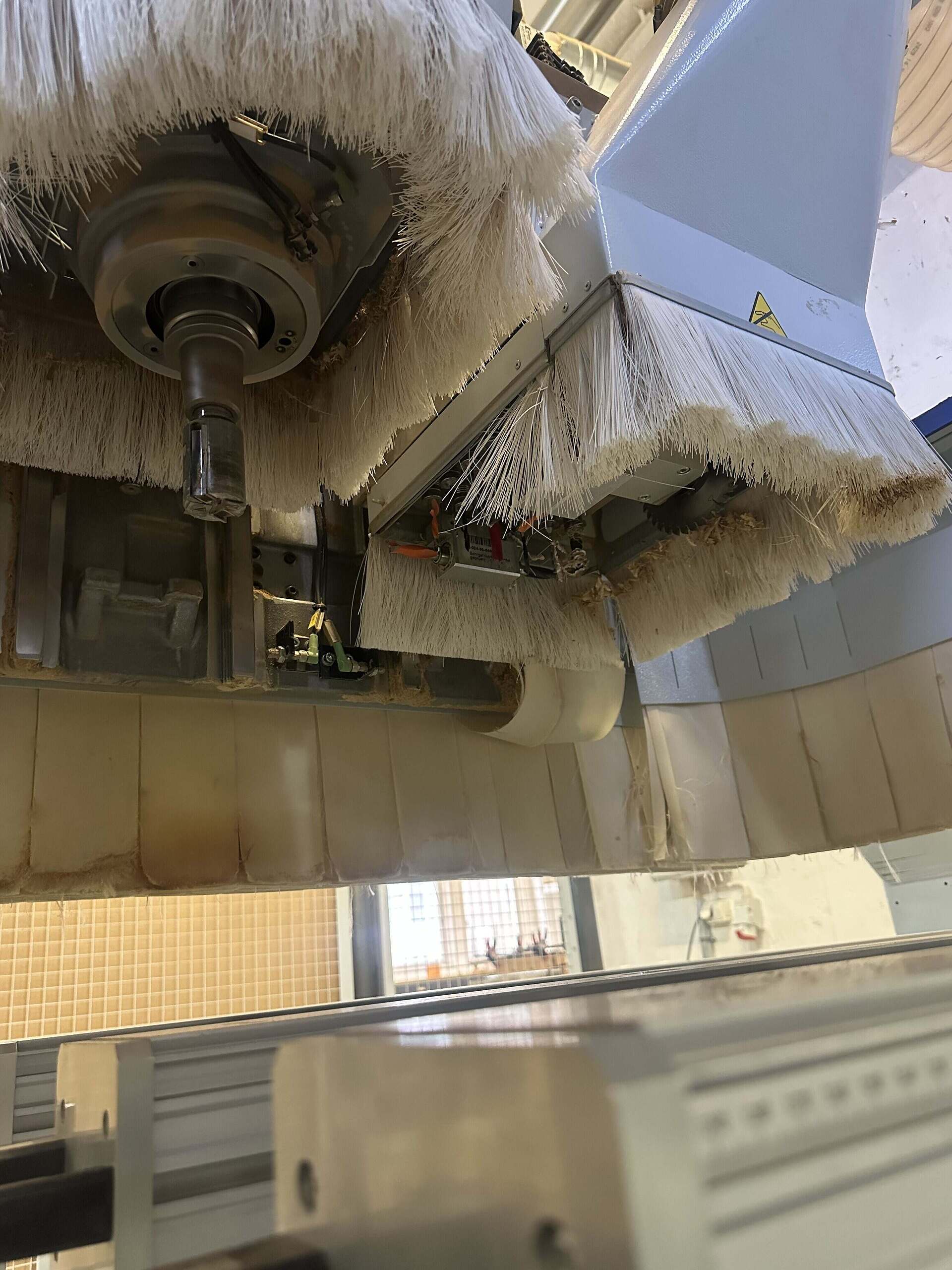

F1-HSK63-9 KW
Verktygsväxelfräspindel 9 kW – HSK F63, luftkyld
Automatisk verktygsväxelspindel i kombination med verktygsväxelmagasin.

• Arbetsområde: Se bifogad bestyckningsplan
• Verktygsinfästning: HSK F63-kona
• Verktygsväxling: Automatiskt
• Rotationsriktning: höger/ vänster
• Varvtal: 1 250 – 24 000 v/min programmerbar
• Drivning: Frekvensstyrd växelströmsmotor
• Max. effekt vid verktyg: 7,5 / 9,0 kW, kontinuerlig och intermittent drift (S1 / S6 – 50%)
• Spindelsmörjning: Livstidssmord med fett
• Kylning: Luftkyld
• Lagring: Hybridlager (keramik)

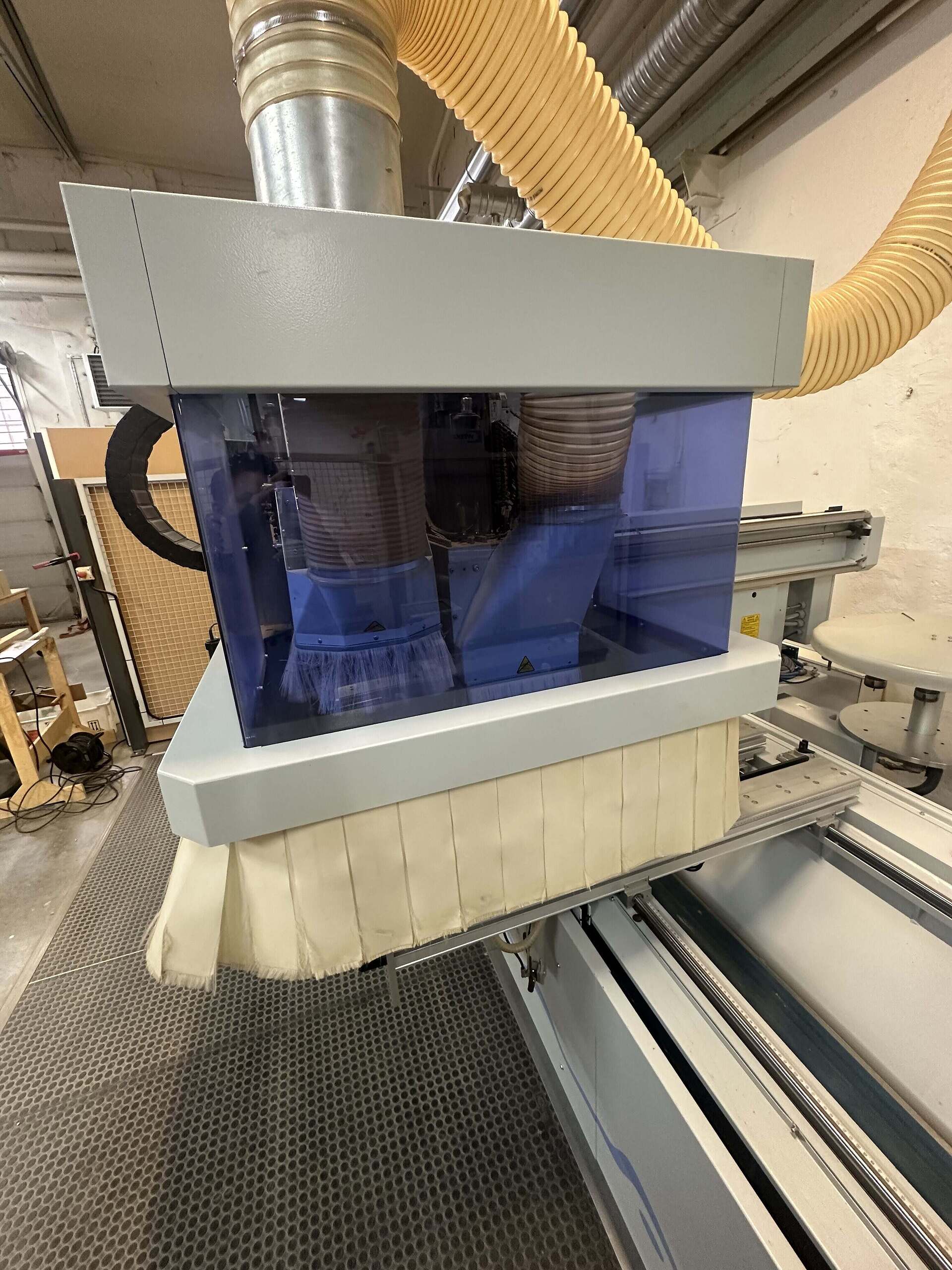

Separata Z-axel med inbyggnadshuv för separat utsugning från frässpindeln.

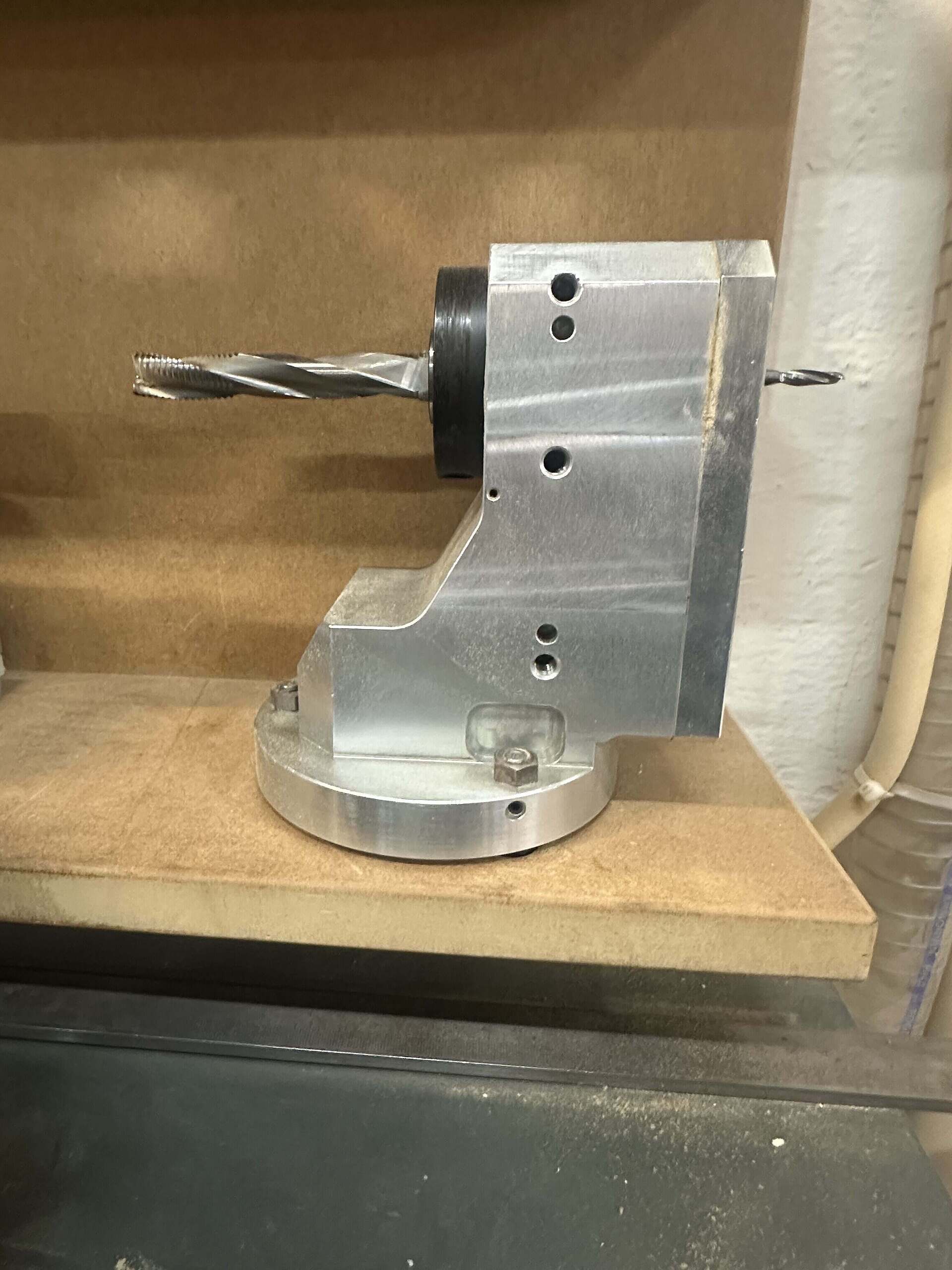

C-AXEL
C-axel aggregatgränssnitt
För fäste av adapteraggregat inkl. pneum. gränssnitt och steglöst vridområde 360(ej interpollerande)

• Ställområde: 360
• Vridmomentmedbringare: För 3 punktstöd
• Drivväxel: Snedställda kugghjul.

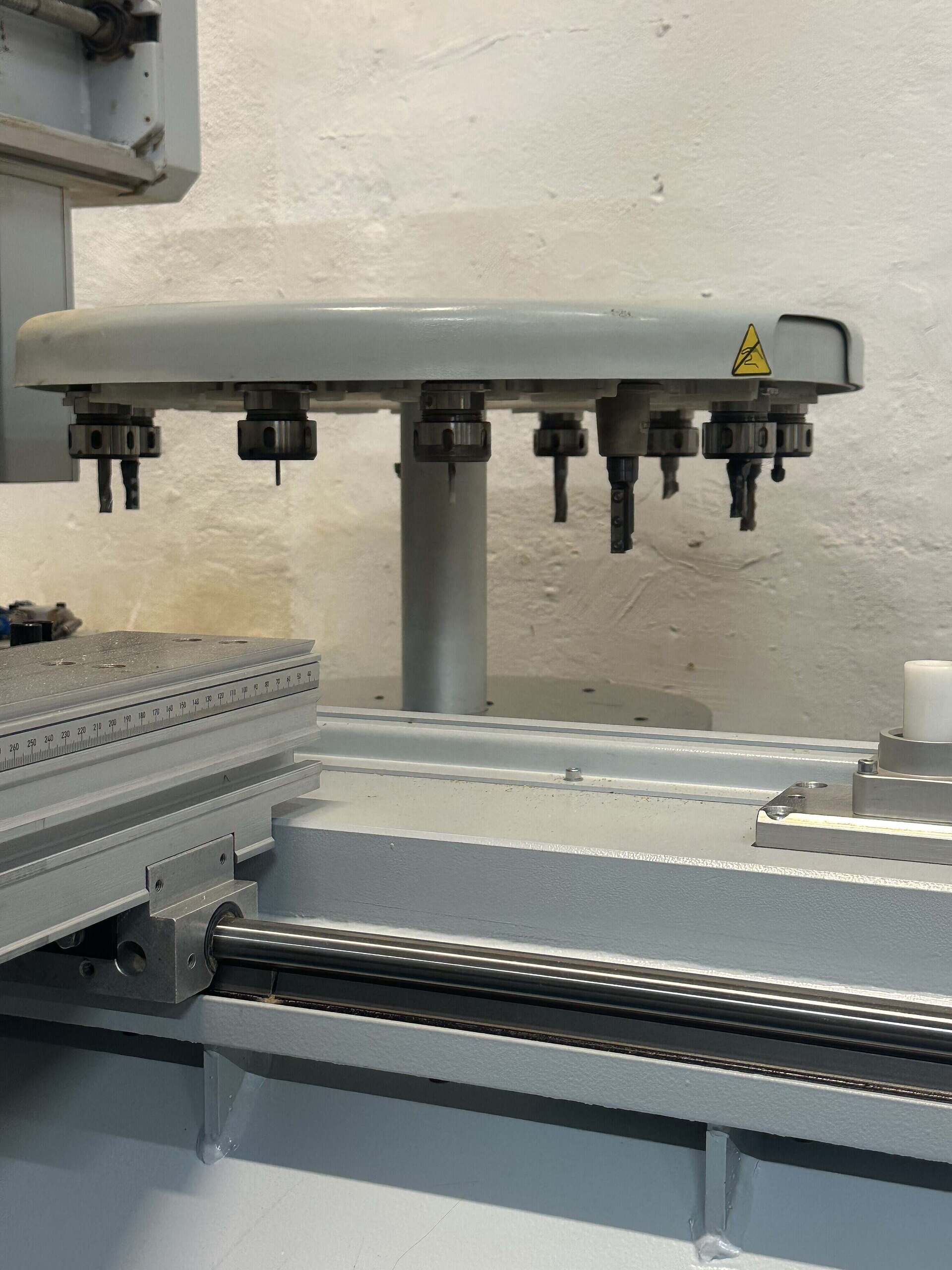

W14 BAKSIDA
Automatiskt verktygsväxlingsmagasin (tallriksväxlare) med 14 platser .

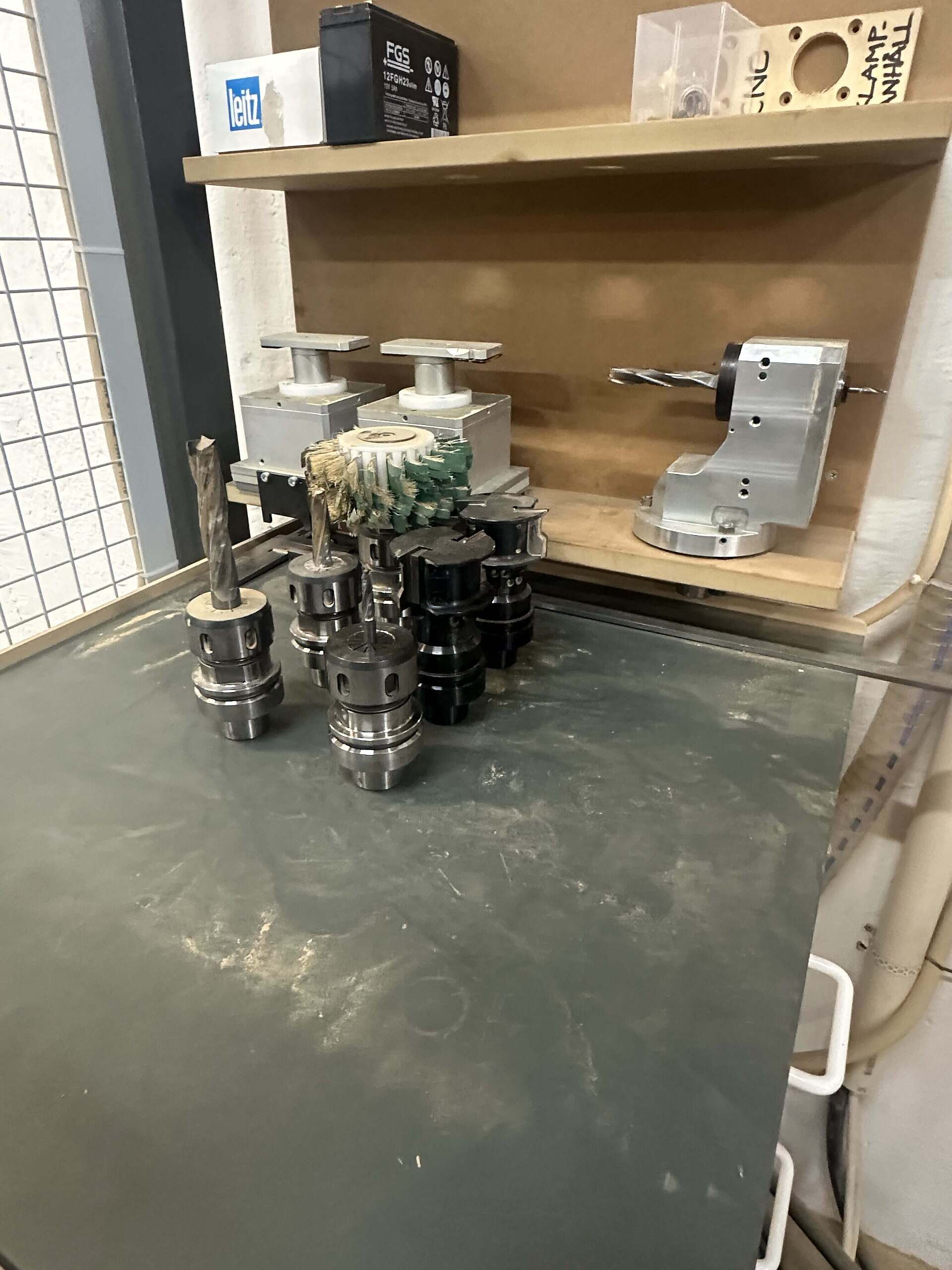

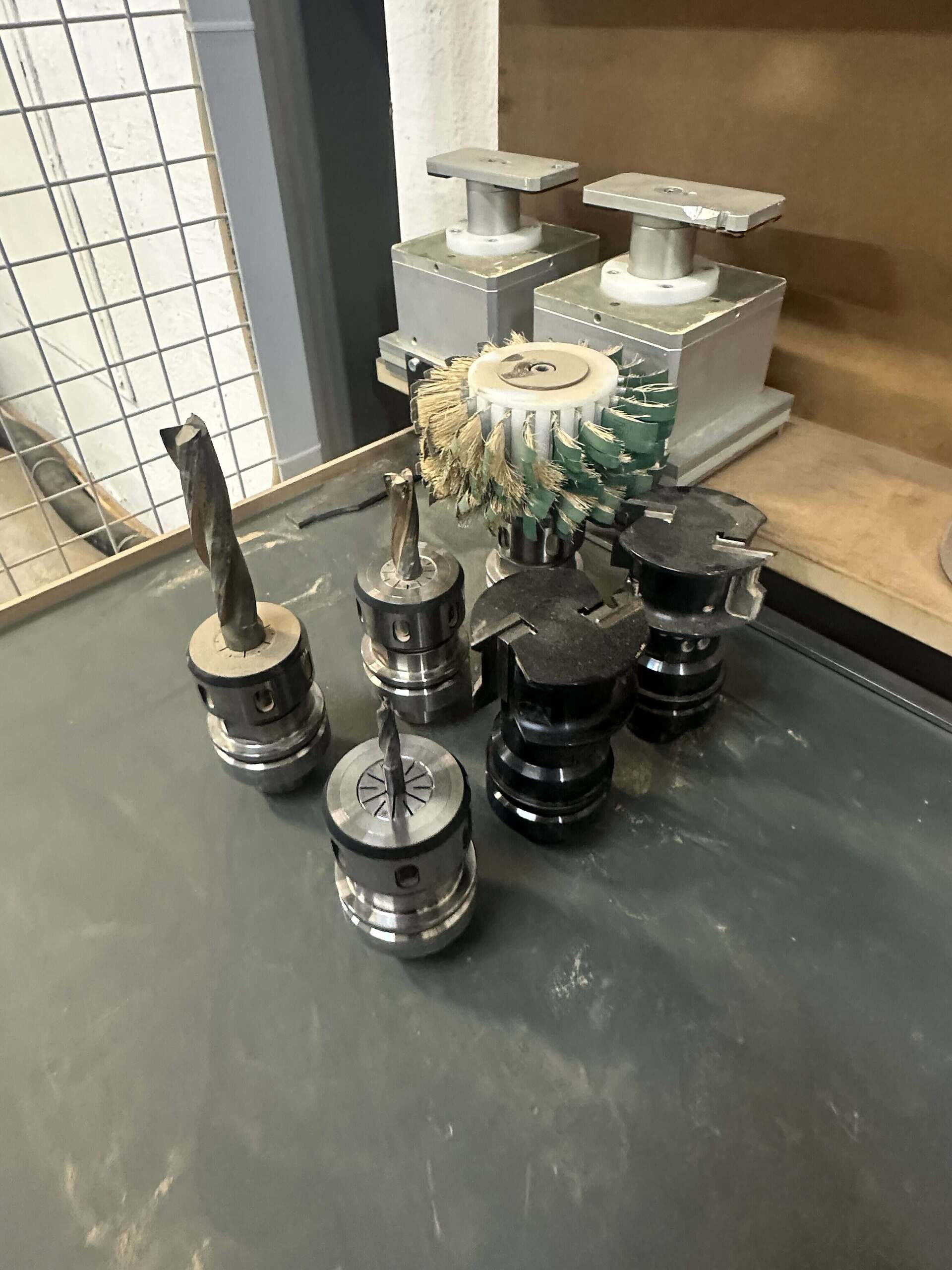

Verktygsfäste:
HSK63 – Medåkande i X-riktning på support
HSK 63 har högre säkerhet på grund
stor indragningskrftt och stora
centrifigulkrafter vid höga
rotationshastigheter på frässpindeln.

• Magasinplatser: 14 st sensorkontrollerde
  verktygsplatser
• Verktygsvikt: Max. 5 kg totalvikt inkl. HSK–fäste.
• Verktygsdiameter: Max 130 mm vid full beläggning (8 fräsverktyg).
• Max 260 mm vid mindre verktygsdiameter, eller fri plats på platserna bredvid.
• Verktygsväxlingstid: Ca. 12 – 18 sek.. spån till spån

Verktygsinväxlings-hjälpanordning
Hjälpanordning placerad på sidan av uppläggningsbordet, för snabb och
säker automatisk bestyckning av verktygsväxlaren och manuell verktygsväxling.

Hårdvara:
– PLC-styrning enligt internationell norm IEC 61131.
– Operativsystem Windows XP embedded (US)
– PC med minst 2 GHz och 512 mByte RAM
– 17 ” TFT grafikbildskärm
– Hårddisk min 40 Gbyte
– 3,5” diskettstation
– CD-RW-station för att läsa och skriva från CD,s
(ingen dammskyddsgaranti)
– USB-anslutning vid betjäningspanelen
– Digital drivteknik via optikabel
– Decentraliserat, digitalt feltbussystem
– Nätverkanslutning (EtherNet) 10/100 Mbit RJ45 (utan switch)
 Fjärrdiagnos teleservice:
– Modem inkl. kostnadsfritt användande av teleservice inom garantitiden.
Efter garantitiden måste ett teleserviceavtal slutas.
UPS – Avbrottsfri strömförsörjning inkl. spänningsstabilisator

– Skyddar datorn för skador vid en nätstörning, vid överbelastning och
kortslutning. Vid nätstörning stängs datorn ner kontrollerat efter en
minut och undviker därmed dataförlust..

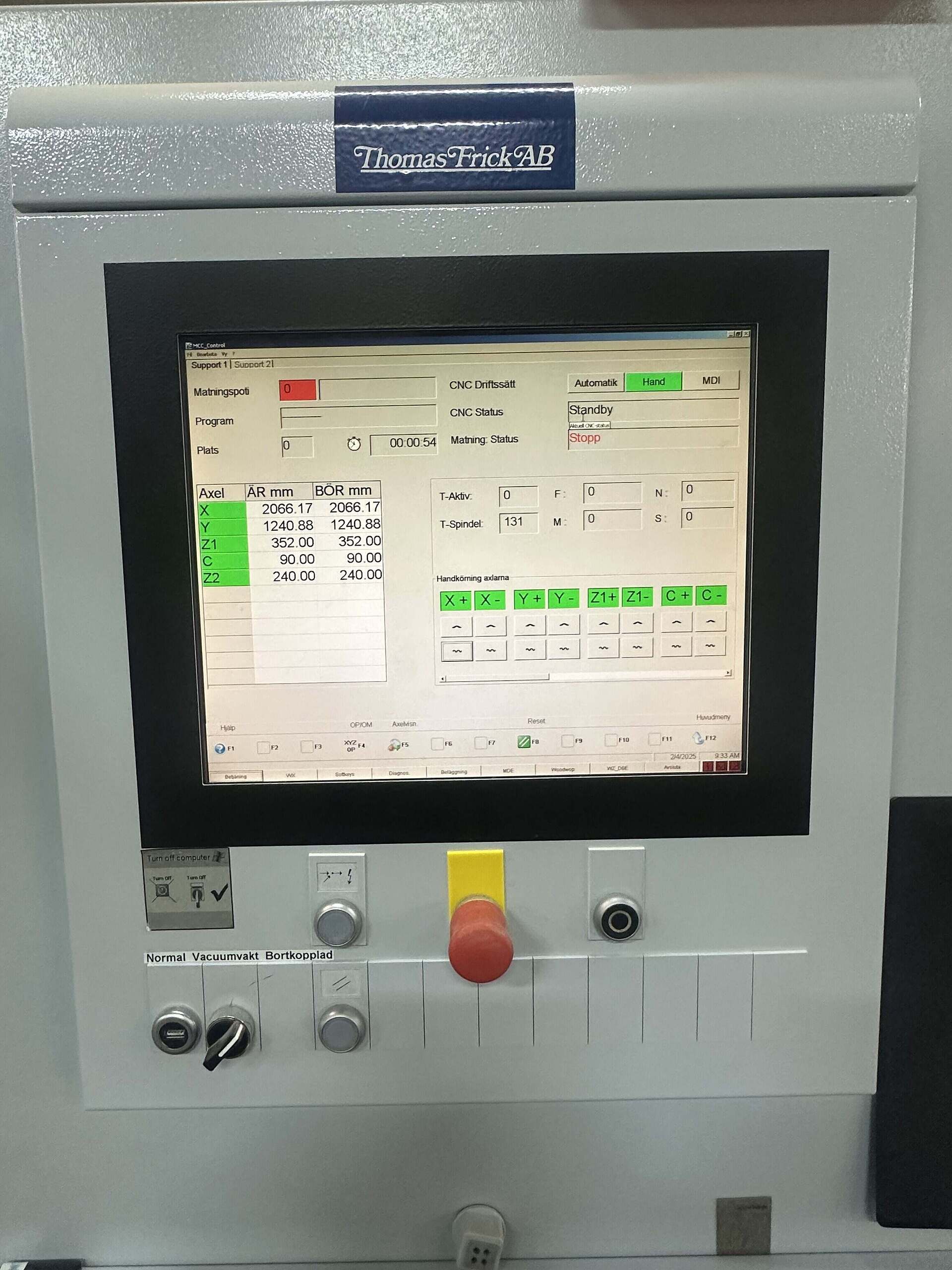

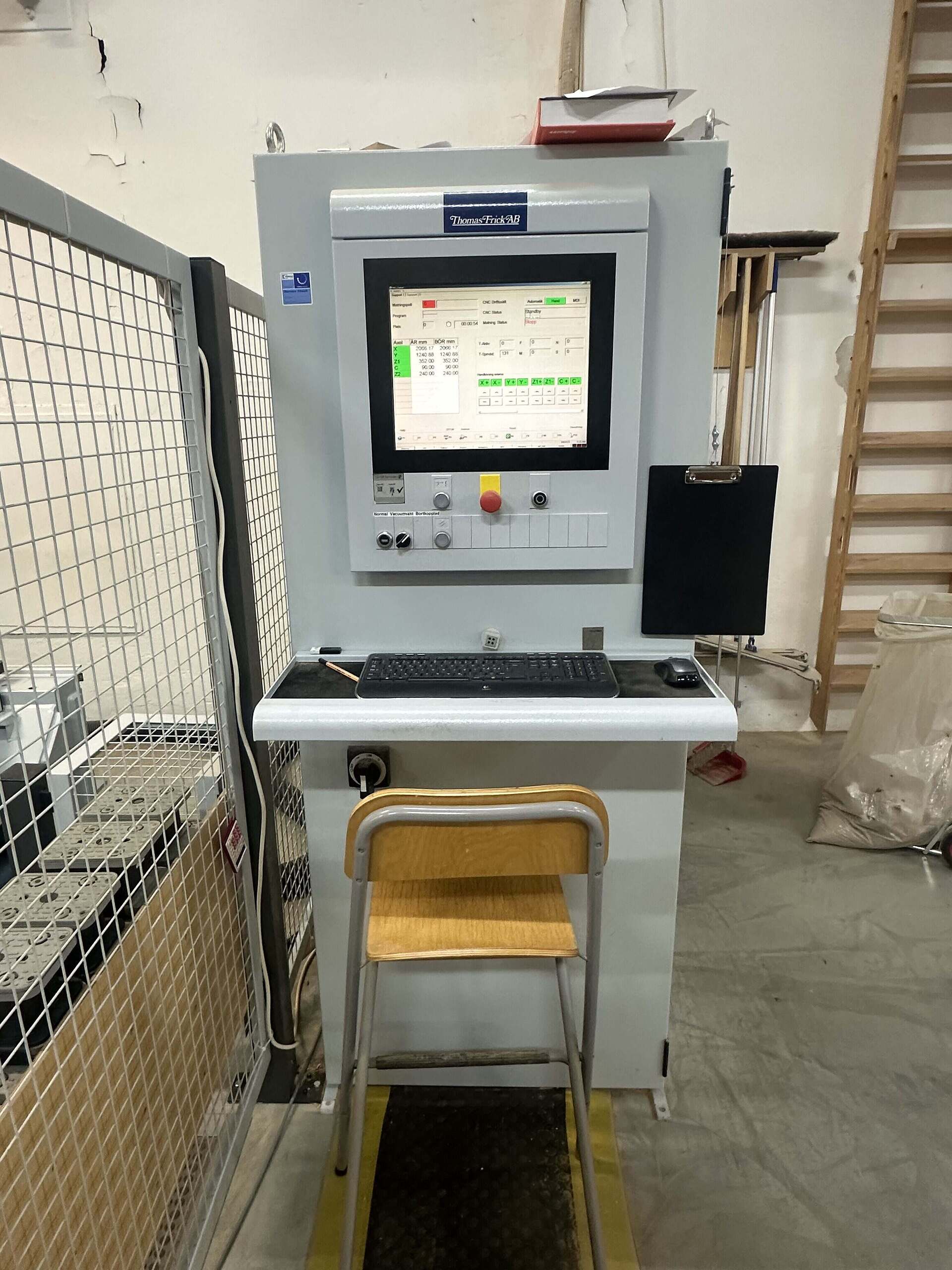

Power Control PC85T
Modernt styrningssystem baserat på Windows-PC
Elskåpet med integrerad betjäningscentral är fristående och kan placeras på
maskinens högra eller vänstra sida.

Hårdvara:
– PLC-styrning enligt internationell norm IEC 61131.
– Operativsystem Windows XP embedded (US)
– PC med minst 2 GHz och 512 mByte RAM
– 17 ” TFT grafikbildskärm
– Hårddisk min 40 Gbyte
– 3,5” diskettstation
– CD-RW-station för att läsa och skriva från CD,s
(ingen dammskyddsgaranti)
– USB-anslutning vid betjäningspanelen
– Digital drivteknik via optikabel
– Decentraliserat, digitalt feltbussystem
– Nätverkanslutning (EtherNet) 10/100 Mbit RJ45 (utan switch)
 Fjärrdiagnos teleservice:
– Modem inkl. kostnadsfritt användande av teleservice inom garantitiden.
Efter garantitiden måste ett teleserviceavtal slutas.
UPS – Avbrottsfri strömförsörjning inkl. spänningsstabilisator
– Skyddar datorn för skador vid en nätstörning, vid överbelastning och
kortslutning. Vid nätstörning stängs datorn ner kontrollerat efter en
minut och undviker därmed dataförlust..

Mjukvara:
 PC85T CNC-kärna med:
– banstyrning i alla axlar och parallellt förlopp via flerkanalteknik
– Look-ahed-funktion för optimala hastigheter vid övergångarna
– Dynamisk förstyrning för exaktaste konturtrohet
 PC85T Mjukvarupaket med grafiska
Betjäningsprogram:
 WoodWop för grafisk, dialogorienterad framställning av CNC-program
 Grafisk verktygsdatabank
 Produktionslisteförvaltning
 CNC-betjäning
 Grafisk framställning av beläggningsplatserna
 Felmeddelanden i klartext
 Schuler MDE Basic för information om serviceintervaller
 Mjukvarufunktion: förskjutning av ett program tex.spegling av program
 3DNC – Simulation och tidberäkning (1 licens)
– Grafisk simulation av CNC-programen i 3D
– Tidberäkning med en noggrannhet av +/- 10%
– Visning av felmeddelanden
– Visning och kontroll av sugkopparnas positioner
– Simulerar alla bearbetningar i X/Y/X och ev. C-axel
– Kopierskydd: licensserver

 Mjukvarupaket för extern PC
 WOODWOP FÖR PC (samma program som i maskinen)
 DXF_postprocessor Basic för inbindning av 2D-CAD-program till
WoodWop
– import av 2D-DXF-filer
– Konvertering sker efter fastlagda profiler (regler)
– Visning av geometrier, layer och ritningselement
– Framställning av WoodWop-program
3D WOOD DESIGN, WoodDesign är ett konstruktionsprogram för
lådmöbler .

CE – Säkerhets- och Skyddsutrustning

– Skyddsgaller på sidorna och bakom maskinen
– Tredelad säkerhetstrampmatta framför maskinen, utförd för pendelbearbetning.

– Energikabelkedjorna i X-, Y- och Z-riktning levereras i slutet utförande.
– Linjärstyrningarna i X-, och Y-riktning levereras med täckband av
metall.

Teknisk specifikation Venture 2.5 M
Maskinens uppställningsmått:

• Längd ca 5 850 mm
• Bredd ca 3 900 mm
• Höjd ca 2 300 mm

Uppläggningsbord:

• Längd 3 250 mm
• Bredd standard 1 250 mm
• Beläggningshöjd 100 mm

Axellängder (åkvägar):

• X-axel 3 860 mm
• Y-axel 1 822 mm
• Z1 / Z2 –axel 300 / 185 mm
• Pendelbearbetning: De bifogad ritning 9-817-07-7381
• Obegränsad pendelbearbetning med
  alla aggregat: 1 100 mm

Åkhastigheter:

• X/Y-axel 110 m/min
• Z-axel 20 m/min

Anslutningar:

• Tryckluft Min. 7 bar, ansl. R 1/2″
• Tryckluftsförbrukning, /takt/sida Ca 100 – 200 NL/min
• Spånutsugningsanslutning 200 mm
• Utsugningsbehov ca 3 170 m³/h
• Lufthastighet Min. 28 m/s
• Tryckförlust Min. 2 000 Pa
• Elektrisk installation
• Skyddsform IP 53
• Driftspänning 3 x 400 V +/- 5%, 50 Hz
• Märkström 32 A
• Rekommenderad för–säkring 35 A
• Anslutningseffekt 17,5 kW
• Maskinvikt ca.: ca: 4 300 kg
• Krav på golvets bärighet 120 N/cm²
• Golvtjocklek Min 200 mm, kvalitet B 25

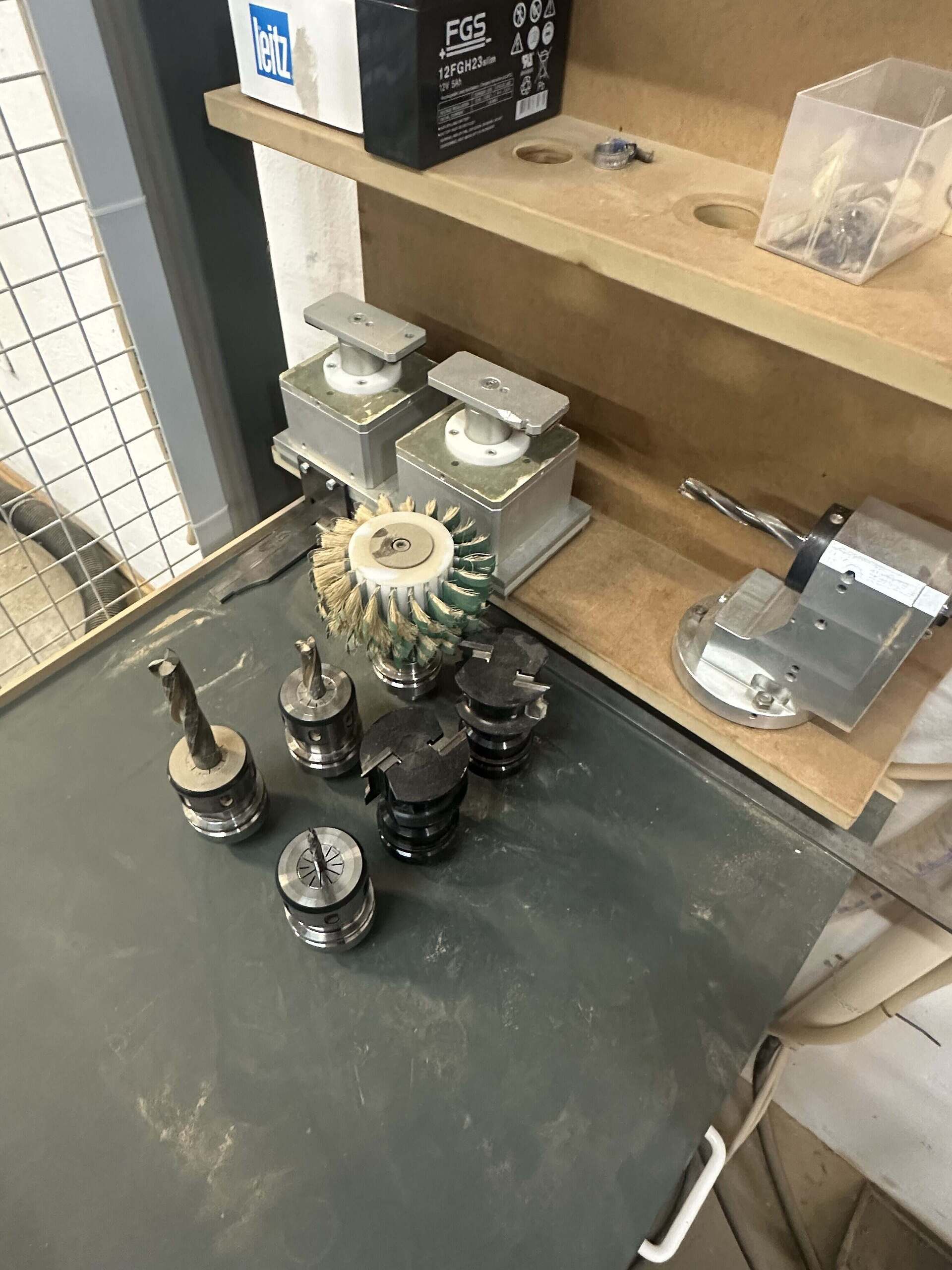

2 st Multispännare 43 mm

2 st Fanérhjälpanslag-sats för täckskiktöverhäng
Manuella klaffanslag

1 st Update WoodWop Maskin
Aktualiserad version av mjukvaran
(tex.: uptate från version 1.0 Build 150 till Build 200O
Bestående av:
Ny aktuell woodWop Build, ny NC-generator, nya system-underprogram

1 st Update WoodWop för extern PC
Aktualiserad version av mjukvaran
(tex.: uptate från version 1.0 Build 150 till Build 200O
Bestående av:
Ny aktuell woodWop Build, ny NC-generator, nya system-underprogram
