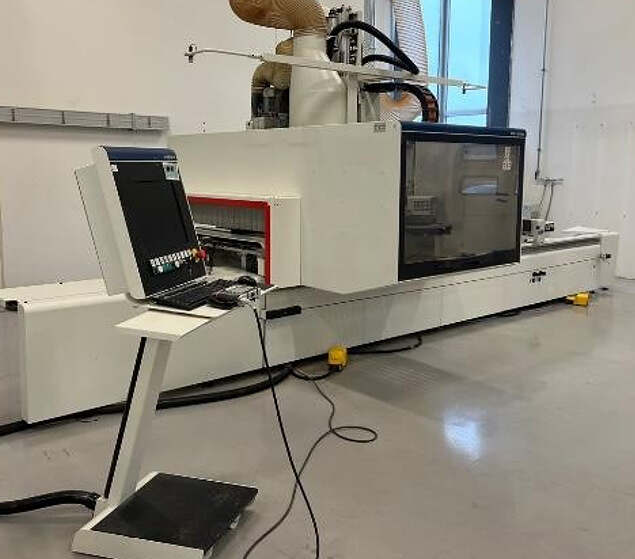

SCM Morbidelli CNC M300 5-axlig

Understativet och den rörliga aggregatportalen är de två element som formar maskinkonstruktionen. De är konstruerade och tillverkade så att de garanterar ett perfekt bearbetningsresultat under de mest krävande bearbetningsförhållanden. De är tillverkade av kraftig stålplåt och svetsade till homogena enheter som ger högsta stabilitet. Bearbetningssituationer simuleras under konstruktion av maskinen med hjälp av 3D solidmodulerings CAD.

Samtliga axlar löper på prismatiska gejdrar med förspända kulbussningar för högsta precision vid höga matningshastigheter. Automatisk smörjning kontrollerad av styrsystemet.

Styrsystemet består av en kombination av en stabil industristyrenhet som kommunicerar med en standard kontors PC. Detta kombinerar den industriella enhetens kvalitet med den lättanvänd standard kontors- PC:n med Microsoft Windows. Detta ger bl.a. problemfri nätverksuppkoppling samt att operatören arbetar i välkänd miljö.

Inkluderat är en fjärrkontroll med enkel pekskärm som innehåller maskinens huvudfunktioner.

Detta underlättar manövrering från olika positioner runt maskinen.

Maskinen levereras med två programvaror för programmering: Det välkända Xilog Plus och dessutom det helt nyutvecklade Xilog Maestro.

Xilog Maestro är ett helt nyutvecklat grafiskt användargränssnitt från SCM-Gruppen och är skapat för att göra maskinen maximalt användarvänlig.

Xilog Maestro har en integrerad CAD/CAM med full 3D-grafik vilket möjliggör visning av arbetsstycke och bearbetningar som solider. I Xilog Maestro finns också mycket väl utvecklade metoder för parametrisk programmering, d.v.s. operatören anger ett antal förutsättningar som anpassar programmet utan att ny programmering eller beredning är nödvändig.

Ett antal förinstallerade funktioner hjälper operatören med en rad operationer, bl.a.

• Hantera alla maskinfunktioner
• Programmera och kontrollera positionering av balkar och koppar
• Generera databas för verktyg
• Programmera med makron
• Skapa körlistor för automatisk

Maskinen levereras enligt gällande CE-regler med skyddsstaket till maskinens kortsidor och baksida, samt utkastningsskydd runt arbetsområdet. På maskinens framsida är skyddshuven försedd med en stor insynsruta av polykarbonat samt stålplåt nerdragen under arbetsbordets nivå för högsta säkerhet.

Aggregatet är skyddat av s.k. Bumpers i kombination med fotoceller. Det nya unika systemet från Morbidelli kallas Photo-Bumpers,

Systemet fungerar på så sätt att när operatören befinner sig utanför säkerhetszonen utnyttjar maskinen maximal hastighet vid snabbtransport (90 m/min). När operatören befinner sig inne i säkerhetsområdet är maxhastigheten reducerad och maskinen fungerar som en traditionell Bumper-maskin. Operatören är i detta läget skyddad via bumpers med säkerhetsbrytare, som omedelbart stoppar maskinen.

Systemet ger maximal rörelsefrihet runt arbetsområdet, vilket gör att maskinen kan utnyttjas till sin maximala produktionskapacitet vid pendlande produktion.

CNC-arbetscentra från Morbidelli har länge levereras med ”Bumper”-systemet som skyddar operatören. Systemet uppskattas av maskinoperatörer eftersom det inte påverkar åtkomlighet och ger maximal insyn i maskinens arbetsområde. Det resulterar inte heller i någon ”död zon” i mitten av arbetsbordet vid pendeldrift utan arbetsbordets hela längd kan utnyttjas.

5-axligt Prisma fräsaggregat med 11 Kw i S1 (kontinuerlig drift) och vätskekylning. Varvtal från 600 till 20 000 v/m, för att uppnå bästa skärresultat vid både små och stora verktygsdiametrar.

Ett effektivt system med labyrinttätningar, samt ett internt övertryck i spindeln förhindrar att damm tränger in i spindelmotorn.

Aggregatets C-axel är utrustad med TTS (Total Torque System), en innovativ mekanisk låsning av axeln helt oberoende av arbetsvinkel. Detta ger fräsaggregatet en total stabilitet som är lika hög som med ett 3-axligt fräsaggregat och är patenterad av SCM-Gruppen.

Verktygsfäste HSK63F, för vibrationsfri, stabil och säker verktygsinfästning. Det bidrar till tyst gång, fina skärresultat, och säkerhet för operatören.

Verktygsväxlare 1
12 positioners – magasin monterat fram på det rörliga stativet.

Verktygsväxlare 2
TR 10 verktygsväxlare med 10 platser, placerad till vid sidan av arbetsbordet.

Morbidellis borrlådor är tillverkade i ett stycke, s.k. monoblock. Spindlarna är lagrade i ett speciallager (integrallager) i form av en hylsa av brons, som är perfekt centrerat runt spindeln och ger en perfekt rakhet och rundgång samt låg ljudnivå och lång livslängd. Borrlådan har 18 vertikala samt 8 horisontella spindlar (2+2 i X och 2+2 i Y). I borrlådan är även integrerat ett aggregat för notsågklinga.

X: 3.450 mm
Y: 1.350 mm
Z: 170 mm (arbetsstycke)

Arbetsbordet är uppbyggt av 8 st. balkar (L=1 300 mm), vilka är manuellt flyttbara utmed stativet.
Maskinen är utrustad med totalt 16 st. vakuumkoppar 145x145x50 mm och 10 st. roterbara 145x55x50 mm.

Vakuumkopparna är monterade på balkarna helt utan slangar. De kan monteras, flyttas och demonteras helt flexibelt.

Arbetsbordet är utrustat med dubbla referensrader i Y-led. På balkarna sitter monterat totalt 8 st. lyftskenor för smidig laddning av större och tyngre arbetsstycken.

Laserriktljus som med ett kryss på arbetsbordet markerar rätt position för varje vakuumkopp.

Positionen läggs in i respektive program vilket garanterar rätt position och minimerar risken att verktyget går i vakuumkoppen.

Vakuumsystemet har 2 oberoende arbetsområden, vilket innebär att detaljer kan spännas upp oberoende av varandra på de två bordshalvorna. Vakuumpumpen har en kapacitet av 250 m3/h.

Automatisk smörjning av rörliga delar och maskinens förflyttning. Smörjning utförs vid fasta intervaller, styrt av styrsystemet utan manuella åtgärder eller stopp i maskinen.

Spånutsugningshuvar runt samtliga aggregat, vilket ger optimal utsugningseffekt. En central förgrening av utsuget, med automatiskt styrda spjäll, fördelar hela tiden luftflödet optimalt.

Spåntransportör under arbetsbordet.

Utrustning och programvara för fjärruppkoppling till maskinens PC.

Detta ger möjlighet att på distans smidigt ställa diagnoser, göra uppdateringar mm.

Verktygspaket kommer på förfrågan och ingår i maskinens pris värde 77.000 kr.
