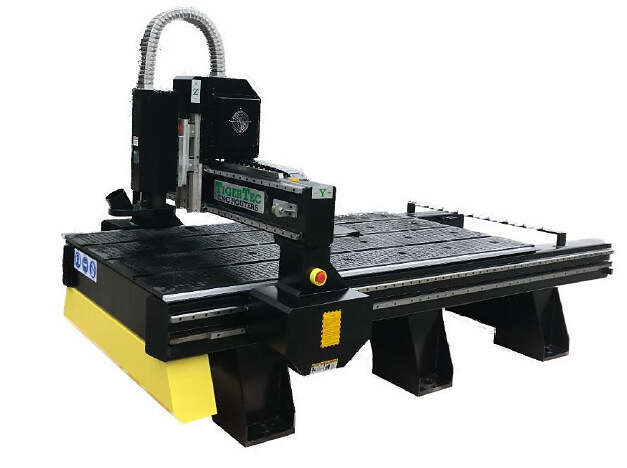

CNC fräs TigerTec TR408AD ATC
Produktbeskrivning
Kraftfull, snabb och prisvärd. En mycket komplett och flexibel maskin som passar de flesta verksamheter. Automatisk verktygsväxling med inmätning av verktyg. Handhållen enhet för enklare positionering. Vakuumbord med strategiska T-spår för flexibel fastspänning av material. Kraftfull fräsmotor och starka Servomotorer ger i kombination med en stabil konstruktion en snabb och exakt maskin med hög precision.
Elektriskt manövrerade Vakuumzoner, Vakuumbord med T-spår, MPG-Kontroller, Spånsugskåpa och slang som standard, Maskinen är avsedd för max 16mm verktygsdiameter, 6 Luftstyrda indexeringsklackar för skivor.
Köp till:
- Dimkylning av verktyg
- Automatiskt smörjsystem
- Portalhöjd 200-500mm
- Bredd 1300-2100mm
- Längd 2500-12000mm
- Vakuumbord enligt önskemål
- Vakuumpump: En kraftig Vakuumpump på 5KW och en kapacitet av 160 M3/H
- Verktygskarusell för 12 verktyg
- HSD fräsmotor 9Kw 24000rpm (1 års garanti)
- Ljusbarriär SQL2440-2, 2 sidor
- Ljusbarriär SQL2440-3, 3 sidor
- Staket 1000×2000 SQL Fence-1000
- Dörr Fence 1000mm
- Utkastskydd med kevlargardiner
Cad/Cam mjukvara: Vectric finns i flera versioner, Från det grundläggande och effektiva Cut2D till den kraftiga 3DMjukvaran Aspire. Alla Mjukvaror innehåller både CAD och CAM till ett mycket överkomligt pris.
- Cut 2D
- Cut 2D Pro
- Vcarve Pro
- Aspire
- Photocarve
Tekniska data
Modell | CNC fräs TigerTec TR408AD ATC |
---|---|
X,Y Arbetsbord | 1500 x 2530 mm |
X, Y Arbetsyta | 1300 x 2500 mm |
Portalhöjd | 200 mm |
Drivning och guide | Hiwin Linjärsystem, X & Y Kuggstångsdrivning, Z Kulskruv, Planetväxlar X & Y |
Drivmotor | Yaskawa Servo X, Y & Z |
Fräsmotor | HQD 7,5 kW, 18.000 rpm (luftkyld), Iso30 Med ER32 spännhylsa |
Rörelsehastighet | (X, Y): upp till 45 m/min |
Bearbetningshastighet | (X, Y): upp till 20 m/min |
Noggrannhet | +/- 0.03mm (Obelastat tillstånd, 300mm) |
Repeterbarhet | +/- 0.03mm (Obelastat tillstånd, 300mm) |
Styrsystem | NC-Studio Lambda |
Styrkoder | Standard ISO G-code |
Kalibrering | Automatisk verktygsinmätning mot material. Automatisk kalibrering av verktyg |
Strömanslutning | 380-400V 16A 3Fas |
Maskinstorlek (L,B,H) | 3300 x 2100 x 2000 mm |
Vikt | ca 2300Kg |
Varianter
Modell | CNC fräs TigerTec TR408AD ATC | Egenskaper |
|
---|
Produktdetaljer
Automatisk verktygsväxling med inmätning av verktyg
En mycket komplett och flexibel maskin som passar de flesta verksamheter. Automatisk verktygsväxling med inmätning av verktyg.
Handhållen enhet MPG för enklare positionering
Handhållen enhet för enklare positionering.
Vakuumbord
Vakuumbord med strategiska T-spår för flexibel fastspänning av material.
Kraftiga motorer
Kraftfull fräsmotor och starka Servomotorer ger i kombination med en stabil konstruktion en snabb och exakt maskin med hög precision.
Max verktyg 16 mm
Maskinen är avsedd för max 16 mm verktygsdiameter
6 Luftstyrda indexeringsklackar för skivor
6 Luftstyrda indexeringsklackar för skivor
Tillval
Dimkylning av verktyg
Dimkylning av verktyg
Automatiskt smörjsystem
Automatiskt smörjsystem
Portalhöjd 200-500mm
Portalhöjd 200-500mm
Bredd 1300-2100mm
Bredd 1300-2100mm
Längd 2500-12000mm
Längd 2500-12000mm
Vakuumbord enligt önskemål
Vakuumbord enligt önskemål
Vakuumpump
Vakuumpump: En kraftig Vakuumpump på 5KW och en kapacitet av 160 M3/H
Verktygskarusell för 12 verktyg
Verktygskarusell för 12 verktyg
HSD fräsmotor 9Kw
- HSD fräsmotor 9Kw 24000rpm (1 års garanti)
Ljusbarriär
- Ljusbarriär SQL2440-2, 2 sidor
- Ljusbarriär SQL2440-3, 3 sidor
Staket 1000×2000 mm
Staket 1000×2000 SQL Fence-1000
Dörr Fence 1000mm
Dörr Fence 1000mm
Utkastskydd med kevlargardiner
Utkastskydd med kevlargardiner
Cad/Cam mjukvara
Cad/Cam mjukvara: Vectric finns i flera versioner, Från det grundläggande och effektiva Cut2D till den kraftiga 3DMjukvaran Aspire. Alla Mjukvaror innehåller både CAD och CAM till ett mycket överkomligt pris.
- Cut 2D
- Cut 2D Pro
- Vcarve Pro
- Aspire
- Photocarve
