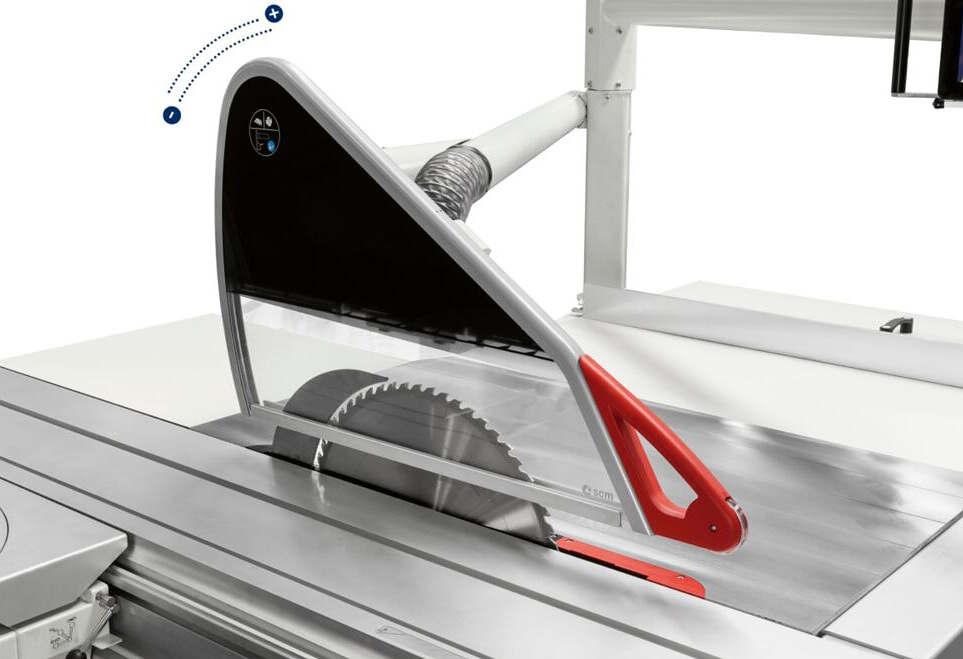

Justersåg SCM Class Si 400EP
Justersåg från kvalitetsrangen Class från SCM, utrustad med Elektrisk Höj/sänk och vinkling av klingan som styrs från chassit på Justersågen. Sågen har en standard slaglängd på 3200 mm och en klyvbredd på 1270 mm. En Justersåg som passar perfekt för material som t.ex. Fanér, trä och plast.
Produktbeskrivning
Justersåg från kvalitetsrangen Class från SCM, utrustad med Elektrisk Höj/sänk och vinkling av klingan som styrs från chassit på Justersågen. Ritsaggregat med separat motor. Sågen har en standard slaglängd på 3200 mm, men går att få 3800 eller 2200 mm. Stadigt parallellanhåll på 45 mm rundstång för exakta mått med mikrojustering och låssystem. En Justersåg som passar perfekt för material som t.ex. Fanér, trä och plast.
Justersågen är utrustad med:
- Slaglängd 3200 mm *2200, 3800
- Klyvbredd 1270 mm *1000, 1500
- Elektrisk Höj/sänk och vinkling av klingan
- Max klinga 400 mm
- Motor 7 kW *9
- Ritsklinga med separat motor 1,3 kW
- Tiltning av klinga 45°
- 3 st utsug: nedtill 120 mm, såghuv 100 mm, klyvkniv 60 mm
Tekniska data
| Modell | Class Si 400EP |
|---|---|
| Modell | Class Si 400EP |
| Max såghöjd 90° | 140 - 400 mm klinga |
| Max såghöjd 45° | 97 - 400 mm klinga |
| Tiltning klinga | 45 |
| Klinga höj/sänk/tilt | Styrs Elektrisk |
| Huvudklinga hastighet | 3000 - 4000 - 5000 |
| Ritsklinga hastighet | 8500 |
| Motor | 7 kW |
| Motor ritsklinga | 1,3 kW |
| justerbord slaglängd | 3200 mm |
| Klyvbredd | 1270 mm |
| Utsug nedtill | 120 mm |
| Utsug såghuv | 100 mm |
| Utsug klyvkniv | 60 mm |
Produktdetaljer

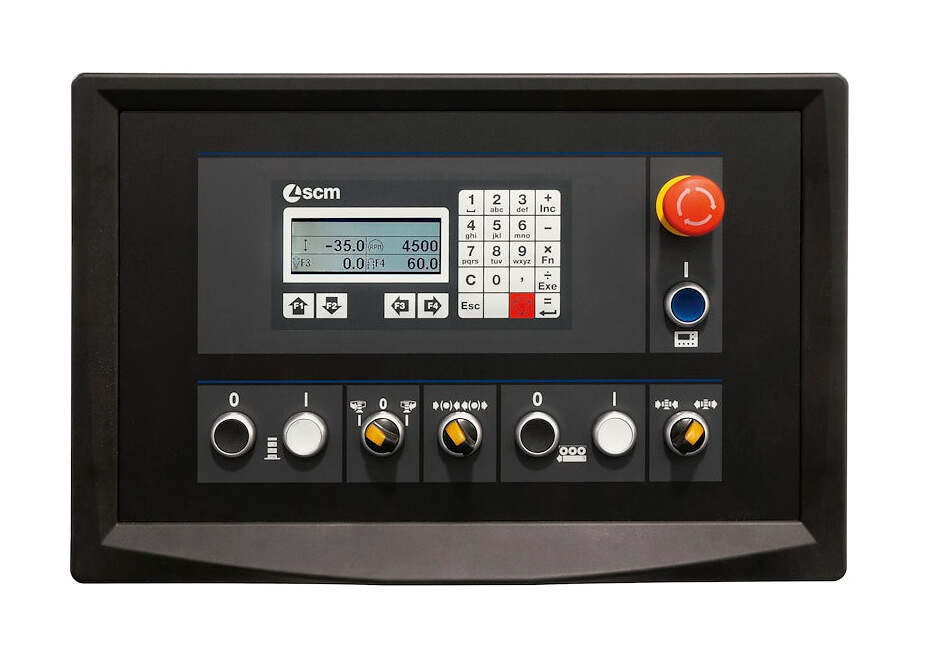

READY kontrollpanel
Ready kontrollpanel där sågen styrs med 2 axlar.
- Kontrollerar bladets höj/sänk/vinkling av klingan
- Inställning av verktyg med automatisk höjdjustering
- Manuell, halv-automatisk och helautomatisk med minne att spara upp till 99 program.
Separat motor rits
Separat motor till rits
Excenter klämma
Excenter klämma ingår i paketet
Uppläggningsbord med teleskoparm och flippstopp
Uppläggningsbord på kraftig teleskoparm med 2 stycken flippstopp.
Utmatningsbord för större material
Utmatningsbord för större material

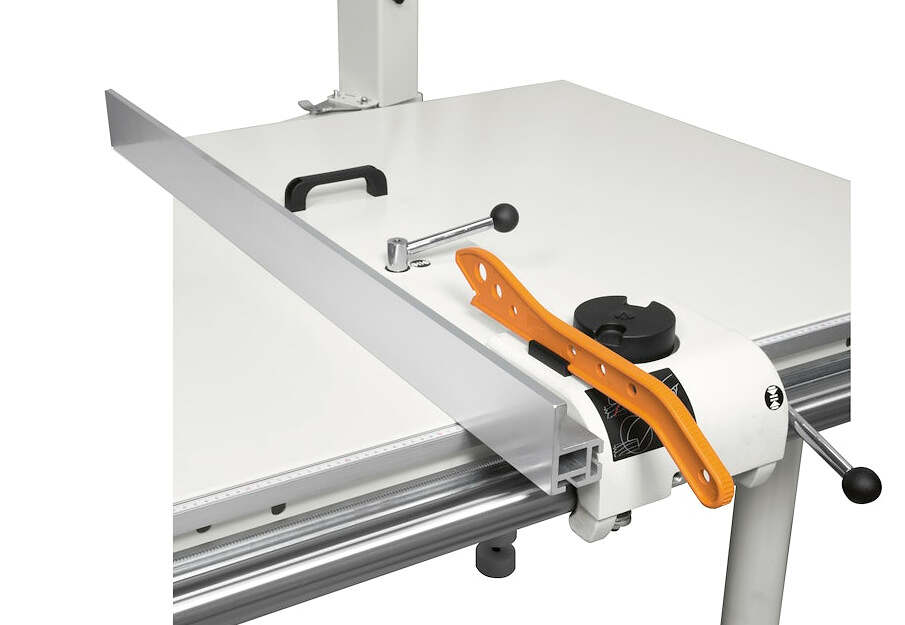

Manuellt paralellanhåll med skala
Manuellt paralellanhåll med skala och finjustering
Säkerhetsaspekter
- Nödstopp på maskinens framsida
- Nödstopp på paralellanhållet
- låsning av dörr med mikrobrytare
- Överhettningsskydd
- Skydd klyvkniv
- Suvaskydd
- Automatisk broms på huvud klingan
Tillval
57.03.42 | Extra excentertving
Extra excenterklämma
31.12.40 | 2 st pneumatiska materialpressar
2 st pneumatiska materialpressar:
- Kapacitet 3030 mm med slaglängd 3200 mm
- Kapcitet 3650 mm med slaglängd 3800 mm
57.02.31 | Elektronisk avläsning av paralellanhållet
Elektronisk avläsning av paralellanhållet
57.00.30 | Vinkelanhåll med elektronisk avläsning
Vinkelanhåll med elektronisk avläsning LCD display. Aluminium anhåll med stopp för material upp till 1500 mm.
7.00.44 | Vinkelanhåll för 1500 mm
I aluminium med stopp för material upp till 1500 mm.
57.00.51 | Vinkelanhåll på justerbord för 1500 mm
Vinkelanhåll på justerbord för sågning av material upp till 1500 mm

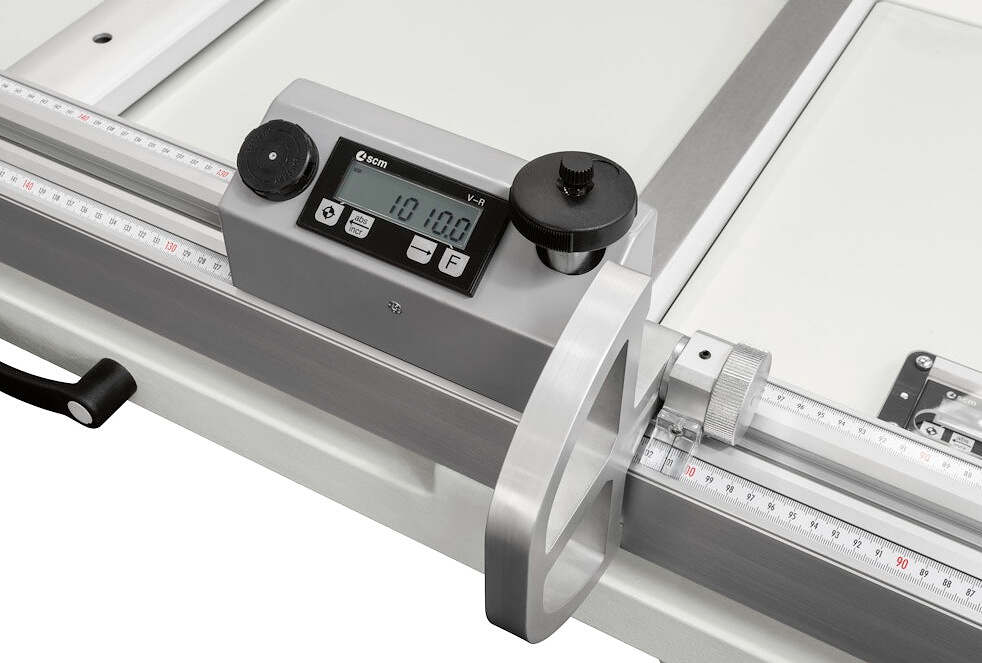

57.00.42 | Uppläggningsbord med 3 st LCD digitalavläsare
Uppläggningsbord med 3 st LCD digitalavläsare

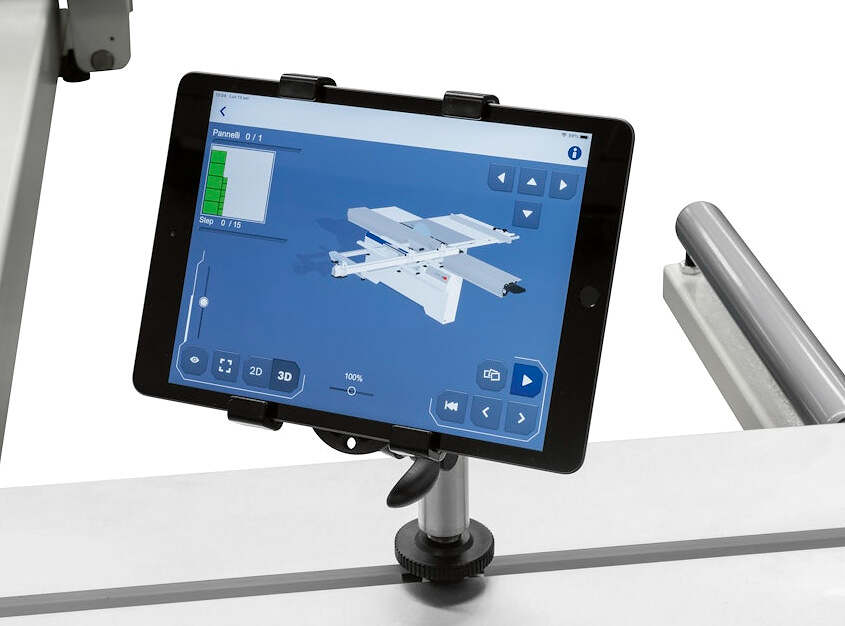

58.06.71 | Skärmhållare för tablet/ipad
Skärmhållare som sätts på justerbord, max 8-11″.
57.04.20 | Extra starkt utmaningsbord
Extra starkt utmatningsbord i stål för extra tunga material

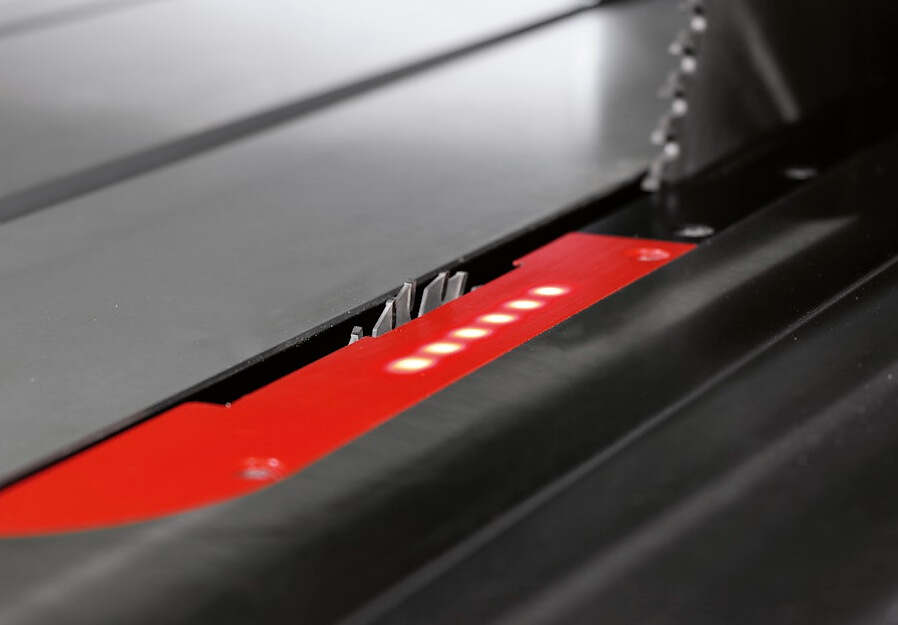

57.03.51 | LED-lampa vid körning av rits
Led lampa lyser när ritklingan går för högsta säkerhet
Klingpaket
3 st klingor framtagna för att passa ert material
95.11.06 | Integrerat start/stopp i handtaget
Integrerat start/stopp i handtaget på justerbordet för bekvämlighet.
Extra Slaglängd
Slaglängd
Standard | 3200 mm
11.02.40 | 3800 mm
57.03.45 | 2200 mm
Klyvbredd
Klyvbredd
28.01.36 | 1000 mm
57.03.58 | 1270 mm (standard)
28.01.35 | 1500 mm
57.04.21 | Vinkelkompensation Compex
Vinkelkompensation Compex – för material upp till 2400 mm.
(Detta tillbehör kan ej köpas tillsammas med ”snabblåsning av justerbord”)
97.04.68 | Starkare motor på 9 kW
Starkare motor på 9 kW

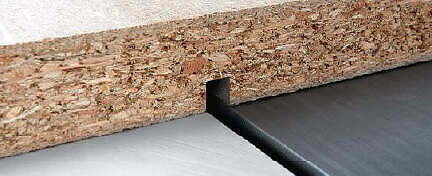

57.03.36 | DADO - Notsågning
DADO – Notsågning
